Si ha trabajado en el ámbito de la distribución de energía o las telecomunicaciones, probablemente haya oído hablar de los conectores perforadores de cables (CPC), esos prácticos dispositivos que le permiten conectar un cable aislado con corriente sin cortar secciones desenergizadas, sin necesidad de pelar el aislamiento antes de realizar una conexión. Como proveedor de estos productos, los he visto convertirse en una opción para los técnicos de línea, equipos de mantenimiento y contratistas eléctricos debido a su velocidad y versatilidad. Pero la velocidad y la facilidad conllevan riesgos reales cuando se utilizan en cables activos, y es fundamental que no pasemos por alto estos peligros.
Cuando comencé a aprender sobre los CPC hace una década, un trabajador de línea senior de mi equipo me dijo: "Un conector que perfora el aislamiento debe respetar ese aislamiento por una razón". No lo entendí del todo en ese momento. Los cables activos transportan corriente alterna (CA) o corriente continua (CC) en voltajes que van desde bajo voltaje (LV) (típico residencial y comercial de 120/240 V a 600 V) hasta niveles de medio voltaje (MV) que pueden matar en segundos. La función principal del aislamiento es contener esa corriente eléctrica, manteniéndola fluyendo a través del conductor solo donde se supone que debe hacerlo y evitando arcos, descargas o incendios no deseados. Es por eso que la característica que hace que los CPC sean atractivos (su capacidad para perforar el aislamiento) es también el origen de la mayoría de los riesgos al manipular cables activos.
El riesgo más inmediato y conocido es la descarga eléctrica. Cuando trabaja con un cable con corriente, cualquier contacto no planificado con el conductor energizado puede provocar lesiones graves o incluso la muerte. Los CPC dependen de púas perforantes de metal afiladas para cortar el aislamiento y hacer contacto firme con el conductor que se encuentra debajo. Si esas púas no perforan de manera uniforme, o si el aislamiento es más grueso, más duro o está dañado de lo esperado, pueden deslizarse o crear un pequeño espacio entre la púa y el conductor. En un cable con corriente, incluso un espacio pequeño puede hacer que la corriente forme un arco a través de ese espacio, creando un repentino e intenso rayo de electricidad que puede electrocutar a cualquiera que se encuentre cerca, sin necesidad de contacto directo. He oído hablar de un técnico local que aprendió esto por las malas hace dos años; tenía prisa por instalar un grifo con un conector perforador, se saltó la verificación previa del aislamiento en una línea de servicio residencial y un espacio entre la púa y el conductor provocó un arco que le quemó el brazo lo suficiente como para requerir múltiples cirugías. Ese es el tipo de historia que recuerdo, y es por eso que siempre les recuerdo a los clientes que los CPC en cables activos no son un “atajo seguro”: son una herramienta especializada que exige un estricto cumplimiento de los protocolos de seguridad.
Otro riesgo del que menos se habla es el daño al aislamiento que puede provocar fallas a largo plazo en los cables. Al instalar un CPC en un cable con corriente, los técnicos a menudo tienen que sujetar el conector en su lugar, operar el mecanismo de perforación y asegurarlo mientras está energizado. Si las púas perforadoras están desalineadas durante este proceso, pueden mellar o cortar más aislamiento del previsto, o incluso perforar el conductor adyacente si el cable tiene múltiples núcleos (común en cables de servicio residencial gemelos o triples). Con el tiempo, esa pequeña muesca puede expandirse debido a las fluctuaciones de temperatura, la exposición al clima o la vibración de cargas eléctricas pesadas. Con el tiempo, el aislamiento puede agrietarse o desgastarse, lo que provoca un cortocircuito entre conductores, una falla a tierra o una interrupción total del cable. También he visto casos en los que un técnico utilizó un CPC no clasificado para el tipo de cable específico; por ejemplo, un conector diseñado para un conductor más delgado en un cable más grueso y de mayor calibre. Cuando las púas penetran demasiado, pueden dañar el blindaje interno o el propio núcleo del conductor, creando una falla oculta que no saldrá a la luz hasta meses después.
El riesgo de incendio es otro peligro crítico del uso de CPC en cables activos. Cuando un CPC se instala incorrectamente en un cable con corriente, la formación de arcos no es sólo un riesgo posible: es un riesgo común. Ese arco genera un calor extremo, que a menudo alcanza temperaturas de miles de grados Fahrenheit. Si el conector se instala cerca de materiales inflamables como ramas de árboles, pasto seco, componentes de postes de servicios públicos o incluso estructuras de edificios, ese calor puede encender esos materiales en segundos. Incluso dentro de una bóveda de servicios públicos o un sótano residencial, donde los cables están más cerca de las paredes o del aislamiento, un arco de un CPC defectuoso puede derretir el plástico, encender el cableado o provocar un incendio en la estructura. Recuerdo a un cliente que tuvo un pequeño incendio eléctrico en un sótano el año pasado, cuyo origen se debió a un CPC mal instalado en una línea alimentadora activa. El técnico se apresuró a realizar la instalación, no utilizó el torque adecuado para asegurar el conector y las púas crearon un espacio que se arqueó con el tiempo. Cuando el propietario olió humo, el fuego ya se había arraigado y solo fue contenido por los departamentos de bomberos locales con capacitación eléctrica especializada. Los daños costaron miles de dólares en reparaciones y la empresa de tecnología tuvo que cubrir la factura completa, un costoso recordatorio de lo que puede suceder cuando se subestiman los riesgos.
La corrosión es un riesgo más lento, pero igualmente dañino, del uso de CPC en cables activos. Perforar el aislamiento crea una pequeña abertura donde las púas del conector metálico se encuentran con el conductor, e incluso la más mínima exposición a la humedad (por lluvia, humedad o condensación en bóvedas subterráneas) puede iniciar una reacción química entre el metal del conector y el conductor. Con el tiempo, esta corrosión aumenta la resistencia en el punto de conexión, lo que significa que se genera más calor cada vez que fluye corriente a través del cable. Ese calor crea un círculo vicioso: más corrosión, más resistencia, más calor, hasta que la conexión falla por completo, provocando un corte de energía o incluso un incendio. Cuando un cable está bajo tensión, la corriente que fluye a través de él también puede acelerar esta corrosión, ya que la acción electrolítica entre dos metales diferentes acelera la descomposición química. He visto a clientes industriales cambiar a conectores no perforantes para líneas de alta carga precisamente debido a este riesgo de corrosión en instalaciones a largo plazo.

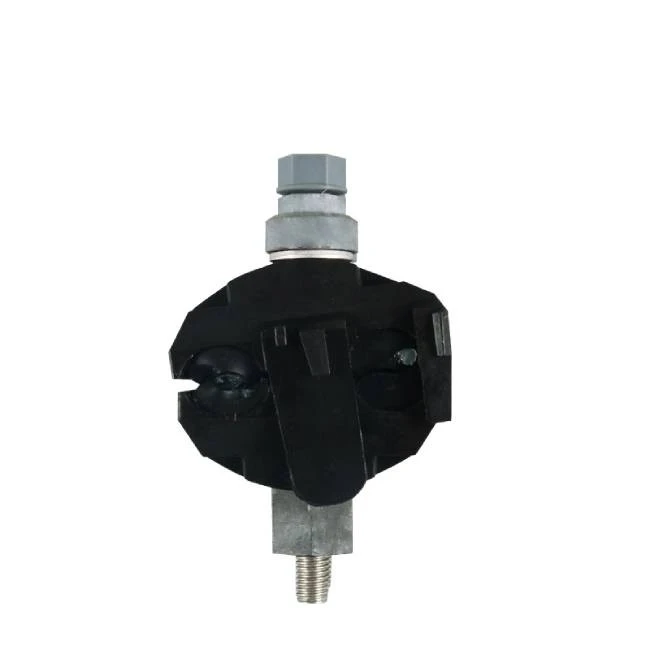

Como proveedor de CPC, dedico mucho tiempo a hablar con los clientes sobre cómo mitigar estos riesgos. Primero, comienza con la elección del conector adecuado para el trabajo. No todos los CPC son iguales y el uso de uno clasificado para trabajos con cables activos de bajo voltaje no es negociable. Por ejemplo, si está trabajando en una línea de servicio de BT estándar, necesitará un conector diseñado para ese rango de voltaje y tipo de cable. Nuestra línea de productos incluye una gama de opciones adaptadas a diferentes aplicaciones: el conector perforador de aislamiento Ipc está diseñado para conexiones firmes y seguras en cables aislados estándar, mientras que el conector de alambre perforador ofrece flexibilidad para instalaciones de derivaciones en líneas existentes. Para los equipos que trabajan específicamente con cables ABC (conductor unido con aluminio), el conector perforador aislado para cable Abc está diseñado para perforar la capa de aluminio sin dañar el núcleo, y nuestro conector perforador de aislamiento de línea principal está diseñado para derivaciones de línea principal de alta corriente y servicio pesado que necesitan manejar cargas sostenidas. Todos nuestros conectores eléctricos perforadores se prueban para cumplir con los estándares de seguridad de la industria, pero ni siquiera el mejor conector eliminará el riesgo si se usa incorrectamente.
Una formación adecuada es la siguiente gran pieza del rompecabezas. No puedo decirle cuántas veces he hablado con contratistas que confían en "años de experiencia" con conectores y se saltan pasos básicos de seguridad porque creen que "saben lo suficiente". Trabajar con cables activos requiere capacitación especializada en seguridad contra arco eléctrico, manejo adecuado de herramientas perforadoras y cómo inspeccionar cables en busca de daños ocultos antes de instalar un conector. Los técnicos nunca deben asumir que el aislamiento de un cable es uniforme: los cables viejos, los cables que han estado expuestos a la intemperie o a roedores, o los cables que han sido dañados en instalaciones anteriores pueden tener puntos débiles o un espesor de aislamiento inconsistente que hace que la perforación sea riesgosa. La prueba previa a la instalación con un probador de voltaje sin contacto es un paso simple que puede ayudar a confirmar que un cable está activo (o no), y la inspección visual para detectar muescas, cortes o protuberancias en el aislamiento puede detectar áreas potencialmente problemáticas antes de que generen un peligro.
Otro paso clave de mitigación es seguir las especificaciones de torque adecuadas al asegurar el CPC. La mayoría de los conectores vienen con una llave dinamométrica o un ajuste de torsión que garantiza que las puntas perforadoras penetren el aislamiento a la profundidad correcta, no demasiado superficial (lo que deja un espacio para la formación de arcos) ni demasiado profunda (lo que daña el conductor). Apresurarse a apretar un conector con una llave ajustable, sin comprobar el par, es un error común que provoca formación de arcos y daños a largo plazo en el conductor. Siempre recomiendo que los clientes inviertan en las herramientas adecuadas para el trabajo (no cualquier llave, sino una llave dinamométrica calibrada para sus CPC) porque es un costo pequeño en comparación con el riesgo de lesiones o daños por una instalación incorrecta.
También les digo a los clientes que consideren cuándo es necesario el uso de cable con corriente. En muchos casos, desenergizar un cable de una instalación es más seguro, incluso si requiere un corte de energía temporal. Las empresas de trabajo en línea pueden programar cortes durante las horas de menor actividad, notificar a los clientes con anticipación y eliminar por completo el riesgo de trabajo en vivo. Pero cuando la instalación en vivo es inevitable (por ejemplo, reparaciones de emergencia o proyectos de construcción acelerados donde no se pueden programar cortes), tomar precauciones adicionales no es negociable. Eso incluye el uso de equipo de protección personal (PPE) clasificado para arco eléctrico, contar con un sistema de compañeros para trabajos en vivo y documentar cada paso del proceso de instalación para futuras inspecciones.
A lo largo de los años, he construido mi negocio ayudando a los equipos eléctricos a realizar su trabajo de manera segura y eficiente, y me tomo en serio los riesgos del uso de CPC en cables activos. Estos conectores son una herramienta increíble que puede ahorrar tiempo y reducir el impacto de los cortes de energía cuando se usan correctamente, pero no están exentos de riesgos. La historia de ese técnico que se quemó el brazo, el incendio del sótano debido a una conexión defectuosa, el apagón industrial causado por corrosión oculta: para mí no son sólo historias; son recordatorios de que cada conector vendido conlleva la responsabilidad de usarlo correctamente.
Si trabaja con cables activos y necesita CPC que cumplan con estrictos estándares de seguridad para uso de bajo voltaje, estaré encantado de guiarlo a través de nuestra línea de productos y ayudarlo a encontrar el conector adecuado para su proyecto específico. Nuestro equipo ha trabajado con equipos de línea, contratistas y empresas de servicios públicos en todo el país para suministrar conectores confiables y probados que equilibren el rendimiento con la seguridad, y siempre estamos aquí para responder preguntas sobre las mejores prácticas de instalación o la selección adecuada del conector. Ya sea que necesite un conector para una toma de servicio residencial, una línea principal comercial o un cable ABC industrial, tenemos opciones diseñadas para satisfacer sus necesidades sin comprometer la seguridad.
Referencias
- Estándar IEEE. 1584-2018, Guía IEEE para realizar cálculos de riesgo de arco eléctrico
- Código Nacional de Seguridad Eléctrica (NESC) Edición 2023, Parte 4: Reglas de trabajo
- Estándar 486E de Underwriters Laboratories (UL), Conectores eléctricos y dispositivos de cableado: conectores perforadores aislados para uso en circuitos eléctricos con clasificación de 0 a 600 voltios
- Estándar C22.2 No. 183 de la Asociación Canadiense de Estándares (CSA), Conectores perforadores aislados para uso en líneas eléctricas aéreas y subterráneas
